ڈیٹا سینٹر کے لیے پریسیجن پاور ڈسٹری بیوشن کا انتخاب کیوں کریں؟

ڈیٹا سینٹر میں صحت مند UPS، اچھے ریک PDUs، اور کوئی فعال الارم نہیں ہو سکتا ہے- پھر توسیع کے دوران بھاری بھرکم برانچ سرکٹ دریافت کریں، دیکھ بھال میں تبدیلی کے بعد بریکر ٹرپ، یا توانائی کے استعمال کا مسئلہ جو کوئی بھی کابینہ کو تفویض نہیں کر سکتا۔ کمزور نقطہ اکثر جنریشن یا بیک اپ پاور نہیں ہوتا ہے۔ یہ ماخذ اور آئی ٹی ریک کے درمیان تقسیم کی پرت ہے۔

مختصر جواب: منتخب کریں۔پریسجن پاور ڈسٹری بیوشنجب آپ کو تقسیم کو غیر فعال الیکٹریکل پینل کے طور پر سمجھنے کے بجائے کابینہ اور برانچ سرکٹ کی سطح پر بجلی کو دیکھنے، الارم آن کرنے اور اس کا انتظام کرنے کی ضرورت ہو۔ اس مرئیت سے آپریٹرز کو لوڈ کے عدم توازن کو پہلے تلاش کرنے میں مدد ملتی ہے، بہتر ثبوت کے ساتھ دستیاب صلاحیت کی منصوبہ بندی، اور یہ اندازہ لگائے بغیر کہ کون سے ڈاون اسٹریم سرکٹس متاثر ہوئے ہیں غلطیوں کو الگ کر دیتے ہیں۔

درست تقسیم کا انتخاب کریں جب کابینہ — نہ صرف ریک — بوجھ کے خطرے اور توانائی کے استعمال کو ظاہر کرے۔

ایک روایتی تقسیم کی کابینہ بجلی فراہم کرتی ہے۔ ایک ذہین پاور ڈسٹری بیوشن کابینہ بھی رپورٹ کرتی ہے کہ اس کے ساتھ کیا ہو رہا ہے۔ یہ فرق اس وقت اہمیت رکھتا ہے جب سرور روم میں کافی سرکٹس، الماریاں، کرایہ دار، یا کام کا بوجھ بدل جاتا ہے کہ اسپریڈ شیٹ اور کبھی کبھار میٹر ریڈنگ پوری کہانی نہیں بتاتی۔

پریسجن ڈسٹری بیوشن الماریاں نگرانی اس مقام پر کرتی ہیں جہاں ایک ذریعہ کو باہر جانے والے سرکٹس میں تقسیم کیا جاتا ہے۔ کرنٹ، وولٹیج، پاور، انرجی، بریکر سٹیٹ، اور الارم کنڈیشنز کو کابینہ میں اور جہاں کنفیگر کیا گیا ہو، برانچ کے ذریعے جمع کیا جا سکتا ہے۔ بریکر کھلنے کے بعد اوور لوڈڈ سرکٹ کے بارے میں جاننے کے بجائے، آپ کی ٹیم آپریٹنگ تھریشولڈز سیٹ کر سکتی ہے اور بڑھتے ہوئے بوجھ کی چھان بین کر سکتی ہے اس سے پہلے کہ یہ بند ہو جائے۔

فائدہ صرف زیادہ ڈیٹا نہیں ہے۔ یہ قابل استعمال احتساب ہے۔ کابینہ کی سطح کی توانائی کی نگرانی سے بھری ہوئی کابینہ کو اس سے الگ کرنے میں مدد مل سکتی ہے جو صرف وسیع کمرے کی سطح کی پڑھنے کی وجہ سے بھری ہوئی دکھائی دیتی ہے۔ برانچ کی سطح کی معلومات صلاحیت کے مباحثوں کو مزید نظم و ضبط بھی بناتی ہے: آپریشنز نئے ریک کو منظور کرنے سے پہلے سرکٹ کے اصل رویے کا جائزہ لے سکتے ہیں، بجائے اس کے کہ نام کی تختی کے مفروضوں پر انحصار کریں۔

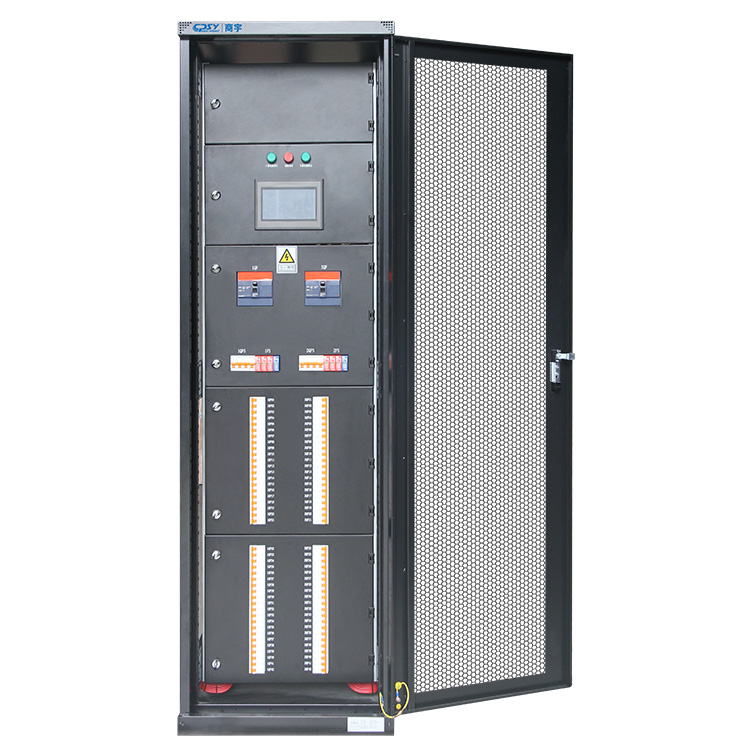

CPSY اس کی پوزیشنیںصحت سے متعلق بجلی کی تقسیم کی الماریاںڈیٹا سینٹرز اور کمپیوٹر رومز کے لیے ٹرمینل ڈسٹری بیوشن کا سامان۔ اس کے بیان کردہ کنفیگریشنز میں قابل ترتیب برانچ سرکٹس، برانچ مانیٹرنگ، الارم، 7 انچ کی ٹچ اسکرین HMI، اور موڈبس کمیونیکیشن شامل ہیں۔ وہ فنکشنز صرف اس صورت میں کارآمد ہیں جب وہ صحیح طریقے سے کام کریں اور کسی کے ذریعہ ان کا جائزہ لیا جائے۔ ایک ٹچ اسکرین الارم کی ملکیت، بیس لائن پیمائش، یا تبدیلی کے کنٹرول کے عمل کا متبادل نہیں ہے۔

کس طرح ذہین برانچ مانیٹرنگ تیز، بہتر باخبر پاور آپریشنز کو سپورٹ کرتی ہے۔

برانچ مانیٹرنگ کام کرتی ہے کیونکہ یہ تلاش کے علاقے کو تنگ کرتی ہے۔ سورس لیول میٹر اس بات کی تصدیق کر سکتا ہے کہ UPS آؤٹ پٹ یا کیبنٹ توقع سے زیادہ بوجھ اٹھا رہا ہے۔ یہ لازمی طور پر یہ نہیں دکھا سکتا کہ کون سا آؤٹ گوئنگ سرکٹ تبدیل ہوا، آیا ایک فیز غیر متناسب کرنٹ لے رہا ہے، یا کوئی خاص برانچ اپنی آپریٹنگ حد تک پہنچ رہی ہے۔ فی برانچ ڈیٹا آپریٹر کو شروع کرنے کے لیے ایک عملی جگہ فراہم کرتا ہے۔

یہ تین عام واقعات کے دوران اہمیت رکھتا ہے۔ سب سے پہلے، صلاحیت کی درخواست: سہولیات کی ٹیم ساز و سامان کی منظوری دینے سے پہلے مطلوبہ کابینہ اور اس کے دستیاب سرکٹس کا جائزہ لے سکتی ہے۔ دوسرا، ایک بریکر الارم: عملہ صرف تحقیقات کے لیے براہ راست کابینہ کھولے بغیر متاثرہ شاخ اور اس کے تفویض کردہ بوجھ کی شناخت کر سکتا ہے۔ تیسرا، کارکردگی کا جائزہ: توانائی کے اعداد و شمار کا موازنہ کابینہ، زون، یا گاہک کی مختص جگہوں میں کیا جا سکتا ہے جہاں میٹرنگ پلان اس کی حمایت کرتا ہے۔

ریموٹ کمیونیکیشن آپریٹنگ ویلیو کا حصہ ہے۔ Modbus منتخب کابینہ کی معلومات کو بلڈنگ مینجمنٹ سسٹم، DCIM پلیٹ فارم، یا سائٹ مانیٹرنگ سسٹم میں لے جا سکتا ہے، بشرطیکہ انٹیگریٹر میپس رجسٹر، نام پوائنٹس کو مستقل طور پر، اور الارم رویے کی جانچ کرے۔ ایک کیبنٹ HMI آلات میں قیمتی ہے، لیکن یہ لائٹس آؤٹ سہولت کے لیے کافی نہیں ہے۔ اس کے برعکس، مرکزی نگرانی مقامی اشارے کو چھوڑنے کی وجہ نہیں ہے۔ کابینہ کے سامنے کام کرنے والے تکنیکی ماہرین کو دیکھ بھال کے دوران واضح حیثیت کی ضرورت ہوتی ہے۔

حد ہوتی ہے۔ برقی نگرانی برقی حالات کی اطلاع دیتی ہے، سرور کی درخواست کی صحت نہیں۔ یہ غلط سرکٹ لیبلز، غیر دستاویزی چالوں، یا ناقص ڈیزائن شدہ ڈاون اسٹریم ٹوپولوجی کی تلافی بھی نہیں کر سکتا۔ اگر تیار کردہ شیڈول غلط ہے تو اچھا ڈیٹا تیزی سے گمراہ کن ہو جاتا ہے۔

جہاں درست بجلی کی تقسیم سب سے بڑی آپریشنل قدر فراہم کرتی ہے۔

واپسی سب سے مضبوط ہوتی ہے جہاں پاور بار بار تبدیل ہوتی ہے، ڈاؤن ٹائم کی اصل قیمت ہوتی ہے، یا ٹیم کو ایک سے زیادہ اسٹیک ہولڈرز کے لیے صلاحیت کے فیصلوں کا دفاع کرنا چاہیے۔ مالیاتی، ٹیلی کمیونیکیشنز، انٹرپرائز، اور سرکاری کمپیوٹر روم سبھی اس طرز پر فٹ ہوتے ہیں، یہی وجہ ہے کہ وہ اس آلات کی کلاس کے لیے عام ایپلی کیشنز ہیں۔

AI کی ترقی اور اعلی کثافت والے IT بوجھ برانچ کی سطح کی نمائش کو منصوبہ بندی کی ضرورت بناتے ہیں۔

AI اور دیگر کمپیوٹ بھاری تعیناتیاں کمرے کے لوڈ پروفائل کو روایتی انٹرپرائز IT سے زیادہ تیزی سے تبدیل کر سکتی ہیں۔ نئے اعلی کثافت والے ریک کلسٹرز میں آ سکتے ہیں، اور عملی رکاوٹ اکثر تقسیم کا ایک خاص راستہ ہے، نہ کہ کل یوٹیلیٹی سروس۔ کیبنٹ اور برانچ ریڈنگ یہ بتانے میں مدد کرتی ہے کہ بجلی پہلے سے کہاں مرکوز ہے اور کہاں نئے آلات غیر مساوی بوجھ پیدا کریں گے۔

یہ اس بات کی دلیل نہیں ہے کہ ہر کمرے کو ایک ہی فن تعمیر کی ضرورت ہے۔ اضافی بوجھ کو قبول کرنے سے پہلے کچھ سہولیات کو اپ اسٹریم تبدیلیوں، مزید الماریوں، یا نظر ثانی شدہ ریک لے آؤٹ کی ضرورت ہوگی۔ درستگی کی نگرانی اس فیصلے کو جلد ظاہر کرتی ہے۔ یہ صلاحیت پیدا نہیں کرتا ہے جو برقی ڈیزائن نے کبھی فراہم نہیں کیا ہے۔

UPS کی حمایت یافتہ سرور رومز کو ماخذ اور ریک کے درمیان ایک واضح، قابل نگرانی تقسیم کی تہہ کی ضرورت ہوتی ہے۔

UPS ایک اہم ذریعہ کے راستے کی حفاظت کرتا ہے، لیکن آپریٹرز کو اب بھی یہ سمجھنے کی ضرورت ہے کہ اس محفوظ آؤٹ پٹ کو کس طرح تقسیم کیا جا رہا ہے۔ UPS اور ریک پرت کے درمیان ایک مانیٹر کرنے کے قابل کابینہ ذریعہ کی صلاحیت کو اصل بہاو کی کھپت سے مربوط کرنے میں مدد کرتی ہے۔ بحالی کے بائی پاس پلان یا بندش کے جائزے کے دوران، جب سرکٹس، کابینہ کے بوجھ، اور الارم ایک تقسیم پرت میں نظر آتے ہیں تو اس تعلق کو دستاویز کرنا بہت آسان ہے۔

CPSY اپنی درست تقسیم کی کابینہ کے زمرے کے لیے 20–300 kVA صلاحیت کے اختیارات کی فہرست دیتا ہے، ساتھ ہی متعدد ریٹیڈ وولٹیج اور ان پٹ کرنٹ آپشنز بھی۔ آپ کو ان حدود کو ایک نقطہ آغاز کے طور پر سمجھنا چاہئے، نہ کہ انتخاب کے شارٹ کٹ کے طور پر۔ مطلوبہ اپ اسٹریم سسٹم، دستیاب فالٹ کرنٹ، ڈاؤن اسٹریم لوڈ پلان، اور مقامی برقی ضروریات مناسب ترتیب کا تعین کرتی ہیں۔

پریسجن پاور ڈسٹری بیوشن کیبنٹ بمقابلہ ریک PDU بمقابلہ روایتی پینل بورڈ

ان مصنوعات کو اکثر متبادل کے طور پر سمجھا جاتا ہے۔ وہ نہیں ہیں۔ ہر ایک پاور چین میں ایک مختلف نقطہ پیش کرتا ہے، اور ایک اچھی طرح سے ڈیزائن کردہ ڈیٹا سینٹر تینوں کو استعمال کر سکتا ہے۔

ایک ریک PDU کس چیز کی نگرانی کر سکتا ہے — اور یہ کابینہ کی سطح پر کیا تبدیل نہیں کر سکتا

ایک ریک PDU IT آلات کے قریب بیٹھتا ہے اور اس کے ڈیزائن کے لحاظ سے ریک، آؤٹ لیٹ، یا آؤٹ لیٹ-گروپ میٹرنگ اور سوئچنگ فراہم کر سکتا ہے۔ یہ آلہ کی سطح کی کھپت کی شناخت اور رسیپٹیکلز کو کنٹرول کرنے کے لیے قابل قدر ہے۔ یہ ایک سے زیادہ ریکوں میں باہر جانے والے فیڈر اور برانچ سرکٹ کے حالات کے کابینہ کی سطح کے منظر کو تبدیل نہیں کر سکتا۔ اور نہ ہی یہ اپ اسٹریم سورس کو تقسیم کا ایک ہی فنکشن، بریکر ترتیب، یا فزیکل انٹرفیس فراہم کرتا ہے۔

اگر سوال یہ ہے کہ "کون سا سرور پاور استعمال کر رہا ہے؟" ایک ریک PDU بہتر آلہ ہو سکتا ہے. اگر سوال یہ ہے کہ "کون سی کابینہ کی شاخ اپنی حد کے قریب ہے، اور کون سا ریک گروپ نیچے کی طرف ہے؟" ایک صحت سے متعلق تقسیم کی کابینہ زیادہ متعلقہ پرت ہے۔

جب ایک روایتی پینل بورڈ تقسیم فراہم کرتا ہے لیکن کافی آپریٹنگ مرئیت نہیں ہے۔

ایک روایتی پینل بورڈ مستحکم، کم پیچیدگی والی جگہوں کے لیے ایک سمجھدار انتخاب ہو سکتا ہے جہاں مقامی برقی تقسیم بنیادی ضرورت ہے اور نگرانی عملی طور پر ضروری نہیں ہے۔ جب آپریٹرز کو برانچ الارم، انرجی رپورٹنگ، ریموٹ اسٹیٹس، یا صلاحیت کے انتظام کے لیے ایک کنٹرولڈ انٹرفیس کی ضرورت ہوتی ہے تو ایک نازک کمرے میں دفاع کرنا مشکل ہو جاتا ہے۔

لاگت کی تجارت حقیقی ہے۔ ذہین الماریاں میٹرز، کمیونیکیشنز ہارڈویئر، کنفیگریشن ورک، اور کمیشننگ کی ضروریات کو شامل کرتی ہیں۔ ایک چھوٹے سے جامد کمرے کے لیے ان خصوصیات کو خریدنا جن کی کبھی نگرانی نہیں کی جائے گی بیکار ہے۔ بدلتے ہوئے نازک ماحول کے لیے بنیادی پینل خریدنا بعد میں زیادہ مہنگا ہو سکتا ہے، خاص طور پر اگر ریٹروفٹنگ کے لیے ڈاؤن ٹائم یا متبادل کیبنٹ کی ضرورت ہو۔

بس بار کے فن تعمیر، آؤٹ گوئنگ سرکٹس، مانیٹرنگ انٹرفیس، اور انسٹالیشن کے حالات کو پروجیکٹ سے جوڑیں

ون لائن ڈایاگرام سے شروع کریں، کابینہ کے بروشر سے نہیں۔ منبع ترتیب، وولٹیج، گراؤنڈ کرنے کا طریقہ، فالٹ ڈیوٹی کے تقاضے، اور نیچے کی طرف بوجھ کی مطلوبہ تنقید کی تصدیق کریں۔ امریکی منصوبوں میں، 208V کی تقسیم بہت سے IT ماحول میں عام ہے، لیکن آپ کو مارکیٹ کی عادت کے مطابق انتخاب کرنے کے بجائے اصل سائٹ کے فن تعمیر اور آلات کے ان پٹس سے مماثل ہونا چاہیے۔

بسبار فن تعمیر لچک اور دیکھ بھال کی بحث کو تبدیل کرتا ہے۔ CPSY اس پروڈکٹ کے زمرے میں سنگل یا ڈبل ​​بس بار کے اختیارات پیش کرتا ہے۔ ڈبل بس بار کا انتظام کسی ایسے ڈیزائن کی حمایت کر سکتا ہے جس کے لیے علیحدہ سپلائی راستوں کی ضرورت ہو، لیکن یہ خود بخود بے کار نہیں ہے۔ حقیقی فالتو پن کا انحصار پورے نظام پر ہے: جہاں ضرورت ہو آزاد اپ اسٹریم ذرائع، منتقلی کی حکمت عملی، مناسب ڈوئل کورڈ انتظامات کے ساتھ نیچے کی دھارے کا سامان، اور نظم و ضبط سرکٹ تفویض۔

ریک اور لوڈ پلان سے باہر جانے والے سرکٹس کی وضاحت کریں۔ پوچھیں کہ اب کون سے سرکٹس کی ضرورت ہے، کون سی پوزیشنیں محفوظ ہیں، بریکرز کی شناخت کیسے کی جاتی ہے، اور کون سی مانیٹرنگ گرینولریٹی کی ضرورت ہے۔ پہلے دن ہر دستیاب راستے کو بھرنے سے گریز کریں کیونکہ کابینہ میں جگہ ہے۔ جسمانی اضافی صلاحیت، بجلی کی اضافی صلاحیت، اور نگرانی شدہ اضافی صلاحیت ایک ہی چیز نہیں ہیں۔

انضمام یکساں توجہ کا مستحق ہے۔ اس بات کی وضاحت کریں کہ کن اقدار کو مانیٹرنگ پلیٹ فارم تک پہنچنا چاہیے، الارم تھریشولڈز کا مالک کون ہے، مواصلاتی نقصان پر کیا ہوتا ہے، اور لیبلز DCIM یا BMS پوائنٹ کے ناموں سے کیسے مماثل ہوں گے۔ کابینہ کے سائٹ پر پہنچنے سے پہلے انکلوژر کے طول و عرض، رسائی کی منظوری، کیبل کے اندراج کی سمت، گرمی کے حالات، اور سروس تک رسائی کا جائزہ لیں۔ ایک قابل کابینہ اب بھی ایک خراب تنصیب بن سکتی ہے اگر پیچھے کے ٹرمینیشن ایریا کو دیوار یا کیبل ٹرے سے روک دیا جائے۔

قابل ترتیب تقسیم اور نگرانی کی ضرورت کے منصوبوں کے لیے، دستیاب کا جائزہ لیں۔ڈیٹا سینٹر پاور ڈسٹری بیوشن کابینہ کے اختیاراتالیکٹریکل انجینئر اور کمیشننگ ٹیم کے ساتھ—نہ صرف پروکیورمنٹ ٹیم۔

ڈیٹا سینٹر ڈسٹری بیوشن کیبنٹ چیک لسٹ: تصدیق کے لیے برقی، انضمام، انکلوژر، اور تعمیل کے سوالات

• برقی:کیا کیبنٹ سائٹ وولٹیج، سورس کی گنجائش، گراؤنڈنگ اپروچ، فالٹ ڈیوٹی کی ضرورت، اور منصوبہ بند آؤٹ گوئنگ سرکٹ گنتی سے مماثل ہے؟ کیا بریکر ریٹنگز اور سرکٹ اسائنمنٹس دستاویزی ہیں؟
• فن تعمیر:کیا سنگل یا ڈبل ​​بس بار اصل ون لائن ڈایاگرام کے لیے موزوں ہے؟ اگر لچک کا دعوی کیا جاتا ہے، تو کیا صرف کابینہ کے بجائے پورے اپ اسٹریم سے ریک کے راستے کا جائزہ لیا گیا ہے؟
• نگرانی:کون سی کابینہ اور شاخ کی پیمائش کی ضرورت ہے؟ کیا الارم، ایونٹ کے ریکارڈ، مقامی HMI تک رسائی، اور Modbus پوائنٹس کو کمیشن کرنے سے پہلے بیان کیا جاتا ہے؟
• انضمام:کیا BMS، DCIM، یا سائٹ مانیٹرنگ پلیٹ فارم مفید، نامزد پوائنٹس حاصل کرے گا—نہ صرف ایک عام مواصلاتی کنکشن؟ مواصلات کے نقصان کے الارم کی جانچ کون کرتا ہے؟
• تنصیب:کیا طول و عرض، وزن، فرش کی لوڈنگ، سامنے اور پیچھے تک رسائی، کیبل کا اندراج، محیط حالات، اور دیکھ بھال کی منظوری کمرے کی ترتیب کے خلاف تصدیق شدہ ہیں؟
• تعمیل:دائرہ اختیار اور پروجیکٹ کی تفصیلات رکھنے والی اتھارٹی کو کون سی فہرستیں، سرٹیفیکیشنز، اور مقامی کوڈ کی منظوری درکار ہے؟ یہ مت سمجھیں کہ کسی مینوفیکچرر کی رینج میں بیان کردہ سرٹیفیکیشن ہر ترتیب شدہ کابینہ پر لاگو ہوتا ہے۔ عین مطابق یونٹ کے لیے دستاویزات کی تصدیق کریں۔
• سپورٹ اور ریکارڈز:کیا آپ کو ون لائن ڈایاگرام، سرکٹ شیڈول، سیٹنگز کا ریکارڈ، کمیونیکیشن میپ، اور بطور بلٹ لیبل ملے گا؟ وہ دستاویزات اس بات کا تعین کرتی ہیں کہ آیا کمیشننگ ٹیم کے جانے کے بعد بجلی کی درست تقسیم کارآمد رہتی ہے۔

A شاخ کی نگرانی میں بجلی کی تقسیم کی کابینہاپنی جگہ حاصل کرتا ہے جب ٹیم ان جوابات کو کم مفروضوں کے ساتھ سہولت چلانے کے لیے استعمال کرے گی۔
